三绕组变压器的保护



   三绕组变压器又一般要求配三圈主变差动保护、主变高后备保护、主变中后备保护、主变低后备保护,特别是在过电压保护方面要求比较高三绕组变压器具有高、中、低压三个绕组,其运行中若遭雷击高压侧有雷电波侵入时,会通过静电耦合和电磁感应向低压绕组传递过电压。在高、中压绕组运行,低压绕组开路时,低压绕组对地电容值较小,其绕组上的静电感应电压分量可达到较高值,因而会危及低压绕组的绝缘安全,为限制过电压的危害,低压绕组则需在出口外装设避雷器进行保护。

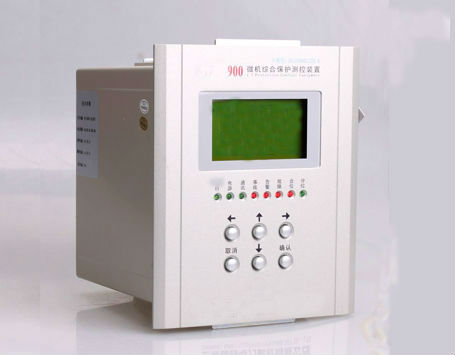

993三圈主变差动保护装置样品图

    变压器运行中,若系统发生不对称接地故障,或断路器的非全相动作等而出现零序电压时,此电压将通过电容耦合传递到低压绕组。由于这种电压具有工频过电压特性,同样也会危及低压绕组绝缘的安全。为此,除选用同期性能好的断路器外,通常在变压器低压侧母线桥上加装3只Y。接线的电容器,用以增加低压侧对地电容,能有效地吸收和降低过电压幅值和陡度,从而起到保护过电压的效果。
